柜式七氟丙烷气体灭火系统是一种将灭火剂贮存容器、容器阀、启动装置、喷头等核心部件集成在一个柜体内的预制式灭火装置。它无需布设复杂的管网，安装简便、占地面积小，广泛应用于数据中心、配电室、档案室等小型防护区域。了解其系统组成、使用范围和灭火面积，对于正确选型和日常维护都具有重要意义。

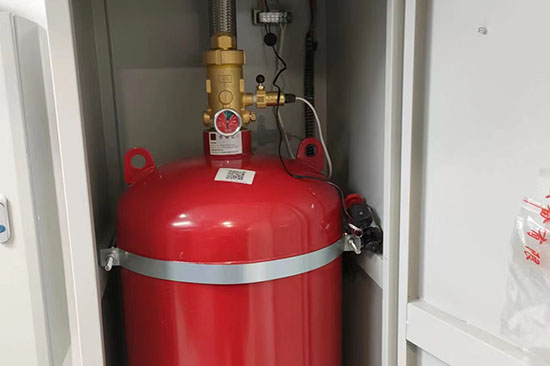

一、柜式七氟丙烷气体灭火装置的组成

柜式七氟丙烷气体灭火装置主要由以下几个部分构成：

1. 灭火剂贮存钢瓶

钢瓶是七氟丙烷灭火剂的贮存容器，是整个装置的核心部件。钢瓶通常采用无缝钢管制成，按储存压力分为2.5MPa和4.2MPa两种规格。钢瓶上设有钢印标识，明确标注工作压力、充装重量、制造日期等信息。钢瓶设计使用寿命通常为30年，但需按照《气瓶安全技术规程》规定定期进行检验。

2. 容器阀（瓶头阀）

容器阀安装在钢瓶的瓶口处，是控制灭火剂释放的关键部件。它集成了以下功能：

① 密封功能：在平时状态下可靠密封瓶内的高压气体和液态七氟丙烷，防止泄漏。

② 开启功能：接收到火灾报警控制器的启动信号后，电磁启动器驱动容器阀开启，释放灭火剂。

③ 压力显示：部分容器阀上装有压力表，可直观查看钢瓶内的压力状态。

④ 安全泄压：设有安全泄压装置（安全膜片或安全阀），当瓶内压力异常升高时自动泄压，防止钢瓶爆炸。

3. 电磁启动器

电磁启动器是容器阀的执行元件，接收来自火灾报警控制器的24V直流启动信号后，产生电磁力推动撞针，刺破容器阀的启动膜片（或驱动阀芯），从而实现灭火剂的释放。电磁启动器的可靠性直接影响灭火系统能否及时启动。

4. 喷头

柜式装置的喷头直接安装在容器阀出口处或通过短管连接至柜体顶部/侧面。喷头的作用是将液态七氟丙烷均匀雾化喷洒至防护区内。喷头的设计决定了灭火剂的喷射距离、覆盖范围和气化效率。常见的喷头形式包括全淹没喷头和局部应用喷头，柜式装置多采用全淹没喷头。

5. 柜体（箱体）

柜体是装置的外部保护壳，通常由钢板制成，表面做防锈喷涂处理。柜体的主要功能包括：

① 将钢瓶、容器阀、喷头等核心部件整合为一体化装置，便于运输和安装。

② 保护内部部件免受外力碰撞和环境破坏。

③ 部分柜体设计有美观的外形，可与机房装修风格协调。

6. 压力信号器（反馈装置）

压力信号器安装在容器阀出口管路上，当灭火剂释放时，高压气流推动信号器内部的微动开关动作，向火灾报警控制器反馈气体已释放信号。这个信号对于确认灭火动作是否真实发生至关重要。

7. 火灾报警控制器及联动控制系统

柜式七氟丙烷灭火装置的启动需要与火灾报警控制器联动。一个完整的控制系统包括：

① 气体灭火控制器：接收防护区内的感烟探测器和感温探测器信号，确认火灾后输出启动信号。

② 感烟探测器：作为路火灾确认信号，探测烟雾。

③ 感温探测器：作为第二路火灾确认信号，防止误喷。通常需要烟、温两组探测器同时报警才触发灭火。

④ 声光报警器：在灭火释放前和释放过程中发出声光警示，提醒人员撤离。

⑤ 放气指示灯：安装在防护区入口处，气体释放时亮起放气勿入警示。

⑥ 紧急启停按钮：安装在防护区门外，人员可在紧急情况下手动启动或停止气体释放。

8. 高压连接软管（可选）

部分柜式装置采用钢瓶与喷头通过高压金属软管连接的方式，这种设计允许钢瓶和喷头有一定的相对位移，便于安装和检修。

二、柜式七氟丙烷气体灭火装置的使用范围

柜式七氟丙烷气体灭火装置因其一体化设计和无需管网的特点，适用于以下场所：

1. 数据中心和通信机房

数据中心是柜式七氟丙烷-典型的应用场景。服务器设备价值高、对水敏感，七氟丙烷气体灭火不导电、无残留，灭火后不影响设备正常运行。对于面积在100㎡以下的小型数据机房、网络设备间、运营商基站等，柜式装置是性价比-高的选择。

2. 变配电室和电气设备间

高低压配电柜、变压器室等场所设备带电运行，水灭火会造成短路和设备损坏。柜式七氟丙烷装置可直接放置在室内，对配电设备进行全淹没保护，灭火效率高且不损伤设备。

3. 档案室和图书馆

纸质档案、古籍文献遇水即毁，而七氟丙烷气体灭火后无残留、不腐蚀，能-大程度保护档案资料的完整性。柜式装置占地面积小，适合档案库房、珍本藏书室等空间有限的场所。

4. 小型实验室和精密仪器室

科研实验室、医院精密设备室等场所内设备价值高昂，且对灭火剂的洁净度要求极高。七氟丙烷的臭氧消耗潜能值（ODP）为零，环保性能好，灭火后无需清理，不影响设备精度。

5. 小型仓库和危险品存储间

存放易燃液体、化学试剂等物品的小型仓库，柜式七氟丙烷装置可实现快速灭火，防止火势扩大。

6. 博物馆和文物库房

文物、艺术品对水和粉尘极为敏感，柜式七氟丙烷是这些场所气体灭火的理想选择。

不适合使用的场景

柜式装置也存在一定的局限性，不适用于以下情况：

① 防护区面积过大（超过500㎡）或容积过大（超过3600m³）的场所，单台柜式装置灭火剂储量有限，无法满足全淹没要求。

② 多层连通空间或存在复杂隔断的区域，喷头的喷射距离和覆盖范围受限。

③ 防护区内经常有人员停留且无法在30秒内撤离的场所，七氟丙烷在高温下可能产生微量分解产物。

④ 存放活泼金属（如钠、钾、镁等）的场所，此类物质能与七氟丙烷发生反应。

三、柜式七氟丙烷气体灭火装置的灭火面积

柜式七氟丙烷气体灭火装置的灭火面积并不是一个固定值，而是取决于以下因素：

1. 灭火剂充装量

柜式装置的钢瓶有多种容积规格，常见的有40L、70L、90L、120L、150L、180L等，对应不同的七氟丙烷充装量。充装量越大，可保护的体积和面积越大。

2. 灭火设计浓度

根据《气体灭火系统设计规范》（GB 50370-2005），不同保护对象的灭火设计浓度要求不同：

① 图书、档案、票据等A类火灾：灭火设计浓度一般为10%。

② 油类、可燃液体等B类火灾：灭火设计浓度一般为9%。

③ 电气火灾（计算机房、配电室等）：灭火设计浓度一般为8%-9%。

灭火浓度越高，单位体积需要的灭火剂量越大，可保护的体积越小。

3. 防护区净高度

防护区的净高度直接影响可保护的地面面积。一般情况下，柜式装置的保护高度不超过3米。以常见的120L钢瓶（充装约130kg七氟丙烷）、8%设计浓度为例：

① 防护区净高2.5m时，-大保护面积约120-150㎡。

② 防护区净高3.0m时，-大保护面积约100-130㎡。

③ 防护区净高3.5m时，-大保护面积约85-110㎡。

4. 防护区海拔高度

海拔高度对七氟丙烷的灭火浓度有修正系数。北京、天津等低海拔地区通常按标准设计即可；高海拔地区（如超过1500m）需要对灭火剂用量进行修正放大。

5. 常用规格与参考灭火面积对照表

钢瓶规格	充装量(kg)	保护体积(m³)	保护面积(㎡)（净高3m）	适用场所
40L	约45	≤60	≤20	小型机柜间
70L	约80	≤106	≤35	配电室、档案室
90L	约100	≤133	≤44	小型数据机房
120L	约130	≤173	≤58	中型数据机房
150L	约165	≤220	≤73	大型设备间
180L	约195	≤260	≤87	较大防护区

注意：以上数据为估算参考值，以8%设计浓度、标准灭火剂储存温度20℃为基准。实际工程中应委托具有消防设计资质的单位进行精确计算，不得套用经验值直接施工。

6. 多台柜式装置组合使用

当防护区面积超过单台柜式装置的保护能力时，可以采用多台同型号柜式装置组合使用。多台装置通过一根启动线并联，火灾时同时释放。但《气体灭火系统设计规范》要求，组合使用的柜式装置应在10秒内将全部设计用量的灭火剂喷入防护区。

四、结语

柜式七氟丙烷气体灭火装置以其一体化设计、无管网施工、安装简便等特点，在中小型防护区的气体消防中占据重要地位。了解其系统组成有助于日常巡检和维护，掌握使用范围和灭火面积则有助于科学选型。需要再次强调的是，灭火面积的计算必须由专业设计单位根据防护区实际情况进行精确设计，切不可凭经验估算。选好、装好、维护好柜式七氟丙烷气体灭火装置，才能让这份消防安全保障真正可靠有效。
