消防气体灭火系统布线与安装技术详解

文章来自:气灭系统网 发布时间:2025-03-27 17:11:48

消防气体灭火安装

消防气体灭火系统布线与安装技术详解

消防气体灭火系统的布线和安装需严格遵循--规范(如GB50116-2013、GB50166-2019)及技术标准,以下从布线规范、安装步骤、调试验收三方面系统说明:

一、布线规范

  1. 信号总线
    • 线材选择:多股铜芯绝缘双绞阻燃软导线(如RVS-2×1.5)。
    • 连接对象:烟感/温感探测器、手动报警按钮(手报)、输入模块与控制柜。
    • 线径要求:信号线≥1.5mm²,传输距离≤2000米。
  2. 电源线
    • 规格:DC24V电源线采用RVS-2×2.5,独立回路主线≥2.5mm²,多回路主线≥4mm²。
    • 敷设要求:单独穿管,严禁与强电线路(如消防广播、电话线)共管。
  3. 启动线
    • 布设方式:气体控制器与钢瓶间设1对启动线,采用阻燃单股线(ZR-BV)或双绞线(ZR-RVS)。
  4. 紧急控制线
    • 功能线:紧急启停按钮到气体模块需3对双绞线(含24V电源、紧急启动/停止信号线)。
  5. 反馈与报警线
    • 独立线路:放气指示灯、声光报警器各设1对线缆至气体模块。
  6. 手动自动转换线
    • 切换控制:转换开关与气体模块间需3对线缆。
  7. 选择阀控制线(有管网系统)
    • 定向控制:选择阀与气体模块间设1对线缆。
  8. 屏蔽与接地
    • 抗干扰:强磁场/潮湿环境用屏蔽双绞线,屏蔽层连续且仅控制器端接地。
    • 接地电阻:控制柜接地电阻≤10Ω,电源线接地线≥4mm²。

二、安装步骤

  1. 管网安装
    • 管材选择:冷拔冷轧精密无缝钢管,内外镀锌。
    • 连接方式:公称直径≤80mm用螺纹连接(填料为聚乙烯四氟胶带),>80mm用法兰连接。
    • 防晃支架:主干管道每3.4-5.2米设支架,穿越楼层每层增设,方向改变处增设。

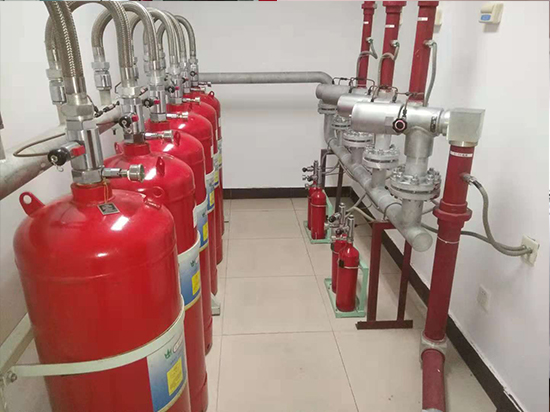

  2. 设备组件安装
    • 钢瓶固定:排列整齐,压力表朝外,通过槽钢或框架固定(抱卡高度为钢瓶2/3处)。
    • 集流管:焊接后镀锌,贮存压力≤4.0MPa且管径≤80mm时可采用丝扣连接。
    • 选择阀:安装高度超1.7米需增设操作平台,流向指示箭头清晰。
  3. 系统调试
    • 模拟喷气试验
      • IG541或高压CO₂系统:使用原灭火剂,试验量≥设计用量5%且≥1个容器。
      • 卤代烷系统:用氮气替代,容器规格、压力与原系统一致,试验量≥20%且≥1个容器。
    • 联动测试
      • 手动/自动启动后,检查声光报警、延迟时间(需与设定一致)、控制阀门动作及信号反馈。
  4. 验收标准
    • 强度试验:水压1.5倍工作压力,稳压5分钟无渗漏;气压1.2倍工作压力,稳压3分钟压降≤10%。
    • 吹扫试验:流速≥20m/s,白布检查无铁锈、尘土等杂质。

三、关键注意事项

  1. 线路敷设
    • 所有导线穿管敷设,消防广播线与电话线单独穿管,避免电磁干扰。
    • 室外布线需防水防潮,穿钢管接地。
  2. 编码与文档
    • 系统组件编码表需详实(含部件名称、地址、位置描述),便于故障排查。
  3. 合规性
    • 严格遵循GB50116、GB50166等规范,确保系统稳定性与验收通过率。

四、典型应用场景

  • 计算机机房:采用IG541混合气体,布线需避开精密设备。
  • 档案馆:使用低压CO₂系统,管网需独立接地防静电。
  • 通信基站:配置气动驱动装置,启动线需增设防爆接线盒。

建议由具备消防施工资质的专业团队实施,确保系统符合《气体灭火系统设计规范》及《火灾自动报警系统施工及验收标准》。
