利达LD5503EN气体灭火控制器接线图

文章来自:气灭系统网 发布时间:2020-09-23 17:34:37

利达LD5503EN气体灭火控制器接线图

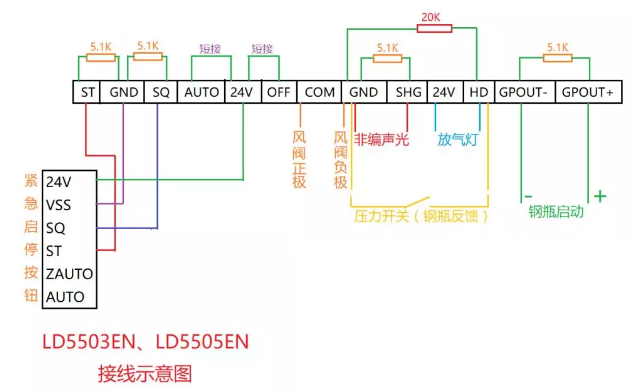

LD5503EN气体灭火控制器接线图:
气体灭火控制器接线图

接线说明:

1、钢瓶4根线。启动接GPOUT+、GPOUT-,并接5.1KΩ电阻;反馈接HD、GND,并接20KΩ电阻。

2、声光2根线。接SHG、GND,并接5.1KΩ电阻。

3、放气指示灯2根线。接24V、HD。

4、风阀2根线。风阀正极接COM,24V与OFF短接;风阀负极接GND。

5、紧急启停按钮4根线。24V、VSS、SQ、ST对应接气体灭火控制器的24V、GND、SQ、ST端子,气体灭火控制器的SQ、GND并接5.1KΩ电阻,ST、GND并接5.1KΩ电阻。
