北京气体灭火安装七氟丙烷报警系统布线

文章来自:气灭系统网 发布时间:2020-09-12 16:33:43

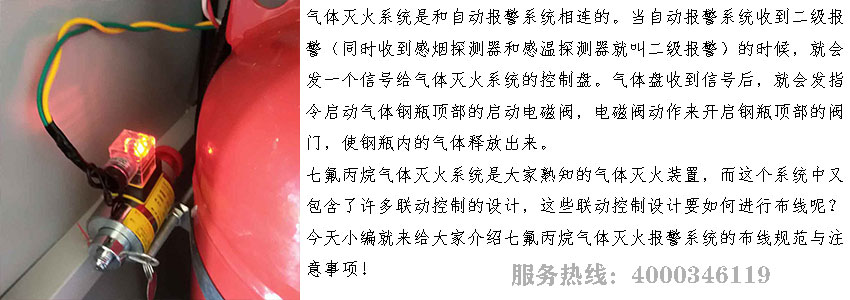

北京气体灭火安装七氟丙烷气体灭火系统是大家熟知的气体灭火装置,而这个系统中又包含了许多联动控制的设计,这些联动控制设计要如何进行布线呢?今天小编就来给大家介绍北京气体灭火安装七氟丙烷报警系统的布线规范与注意事项!
1、北京气体灭火安装火灾自动报警系统的布线,应符合现行--标准《建筑电气装置工程施工质量验收规范》GB50303的规定。
2、火灾自动报警系统布线时,应根据现行--标准《火灾自动报警系统设计规范》GB50116的规定,对导线的种类、电压等级进行检查。
3、在管内或线槽内的布线,应在建筑抹灰及地面工程结束后进行,管内或线槽内不应有积水及杂物。
4、火灾自动报警系统应单独布线,系统内不同电压等级、不同电流类别的线路,不应布在同一管内或线槽的同一槽孔内。
5、导线在管内或线槽内,不应有接头或扭结。导线的接头,应在接线盒内焊接或用端子连接。
6、从接线盒、线槽等处引到探测器底座、控制设备、扬声器的线路,当采用金属软管保护时,其长度不应大于2m。
7、敷设在多尘或潮湿场所管路的管口和管子连接处,均应作密封处理。
8、管路超过下列长度时,应在便于接线处装设接线盒:
1)管子长度每超过30m,无弯曲时;
2)管子长度每超过20m,有1个弯曲时;
3)管子长度每超过10m,有2个弯曲时;
4)管子长度每超过8m,有3个弯曲时。
9、金属管子入盒,盒外侧应套锁母,内侧应装护口;在吊顶内敷设时,盒的内外侧均应套锁母。塑料管入盒应采取相应固定措施。
10、明敷设各类管路和线槽时,应采用单独的卡具吊装或支撑物固定。吊装线槽或管路的吊杆直径不应小于6mm。
11、线槽敷设时,应在下列部位设置吊点或支点:
1)线槽始端、终端及接头处;
2)距接线盒0.2m处;
3)线槽转角或分支处;
4)直线段不大于3m处。
12、线槽接口应平直、严密,槽盖应齐全、平整、无翘角。并列安装时,槽盖应便于开启。
13、管线经过建筑物的变形缝(包括沉降缝、伸缩缝、抗震缝等)处,应采取补偿措施,导线跨越变形缝的两侧应固定,并留有适当余量。
14、火灾自动报警系统导线敷设后,应用500V兆欧表测量每个回路导线对地的绝缘电阻,该绝缘电阻值不应小于20MΩ。
15、同一工程中的导线,应根据不同用途选不同颜色加以区分,相同用途的导线颜色应一致。电源线正极应为红色,负极应为蓝色或黑色。
