机房气体灭火系统安装报警设备布线方法

文章来自:气灭系统网 发布时间:2020-09-04 14:58:49

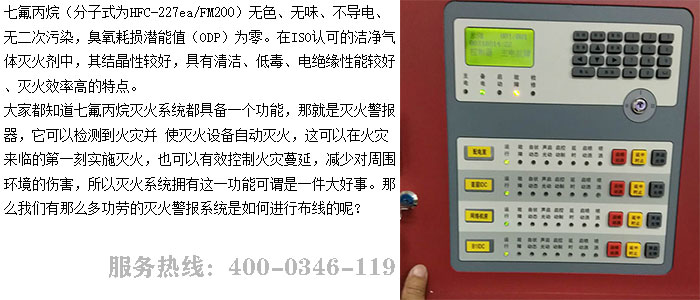

大家都知道七氟丙烷灭火系统都具备一个功能,那就是灭火警报器,它可以检测到火灾并 使灭火设备自动灭火,这可以在火灾来临的刻实施灭火,也可以有效控制火灾蔓延,减少对周围环境的伤害,所以灭火系统拥有这一功能可谓是一件大好事。那么机房气体灭火系统安装灭火警报是如何进行布线的呢?
气体灭火系统安装七氟丙烷灭火警报系统布线
1、火灾自动报警系统的布线要符合现行--标准《建筑电气装置工程施工质量验收规范》GB50303的规定。
2、火灾自动报警系统布线时根据现行--标准《火灾自动报警系统设计规范》GB50116的规定,要对导线的种类、电压的等级进行检查。
3、在管内或线槽内的布线在建筑抹灰及地面工程结束后再进行,管内或线槽内不可以有积水或杂物。
4、火灾自动报警系统应单独布线,系统内不同电压等级、不同电流类别的线路不可以布在同一管内或线槽的同一槽孔内。
5、导线在管内或线槽内,不可以有接头或扭结。导线的接头要在接线盒内焊接或用端子连接。
6、从接线盒、线槽等处引到探测器底座、控制设备、扬声器的线路,采用金属软管保护时长度不大于2m。
7、敷设在多尘或潮湿场所管路的管口和管子连接处,均作密封处理。
8、管路超过下列长度时在便于接线处装设接线盒:
1)无弯曲时管子长度每超过30m;
2)有1个弯曲时管子长度每超过20m;
3)有2个弯曲时管子长度每超过10m;
4)管子长度每超过8m,有3个弯曲时。
9、金属管子入盒,盒外侧套锁母内侧应装护口;在吊顶内敷设时盒的内外侧均应套锁母。塑料管入盒应采取相应固定措施。
10、明敷设各类管路和线槽时采用单独的卡具吊装或支撑物固定。吊装线槽或管路的吊杆直径不小于6mm。
11、线槽敷设时在下列部位设置吊点或支点:
1)线槽始端和终端及接头处;
2)距接线盒0.2m处;
3)线槽转角或分支处;
4)直线段不大于3m处。
12、线槽接口应平直、严密,槽盖应齐全、平整、无翘角。并列安装时,槽盖应便于开启。
13、管线经过建筑物的变形缝(包括沉降缝、伸缩缝、抗震缝等)处,采取补偿措施留有适当余量,导线跨越变形缝的两侧应固定。
14、火灾自动报警系统导线敷设后用500V兆欧表测量每个回路导线对地的绝缘电阻,该绝缘电阻值不小于20MΩ。
15、同一工程中的导线,根据不同用途选不同颜色来区分,相同用途的导线颜色一致即可。电源线正极为红色负极为蓝色或黑色。
