磐龙油浸变压器排油注氮灭火设备安装需了解的性能参数说明

一、油浸变压器排油注氮灭火设备概述

油浸变压器排油注氮灭火设备是一种具有自动探测变压器火灾，可自动（或手动）启动，控制排油阀开启，排放部分变压器油（排油泄压），同时通过断流阀切断油枕（储油柜）至变压器的油路，并控制氮气释放阀开启，向变压器注入氮气，冷却隔离变压器油的防爆防火灭火设备。

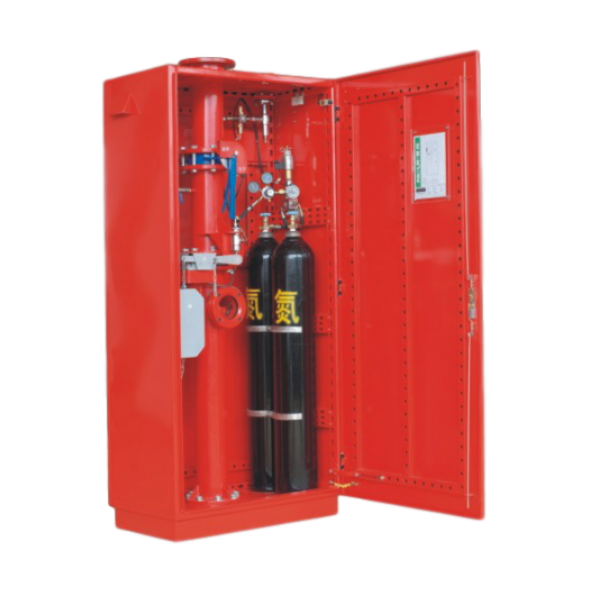

油浸变压器排油注氮灭火设备由控制柜、消防柜、断流阀、火灾探测装置、排油管路、注氮管路等组成，用于油浸式变压器及油罐的具有防爆、防火和灭火功能的设备。排油管路连接在变压器上部，通过排油阀控制系统排油泄压，主要包括排油管道、排油阀、检修阀、伸缩接头等，排油阀的开启杠杆配有重锤并由两个电磁铁控制，电磁铁由控制系统控制开启。注氮管路连接高压氮气瓶及变压器，通过氮气释放阀控制向变压器底部注入氮气，主要包括注氮管路、氮气释放阀、油气隔离组件、流量调节阀等。其灭火机理是：当变压器内部发生火灾或爆炸危险，达到自动启动条件，控制系统启动重锤的电磁铁，重锤带动排油阀打开，开始排油，同时断流阀自动关闭，切断油枕向变压器供油，变压器油箱油位降低，油压减轻，防止变压器爆炸。经过数秒延时，控制系统再启动氮气释放阀，高压氮气瓶内的氮气通过注氮管路进入变压器油箱底部，充入变压器，充分搅拌变压器内的变压器油，使油温降至燃点以下，避免火灾危险。断流阀的作用是油浸变压器排油注氮灭火设备进行事故快速排油时，自动切断油枕与变压器之间的油流，防止“火上浇油”。
二、油浸变压器排油注氮灭火设备性能参数
工作电源     供电电源DC220V
消防柜中氮气储存容器容积     1×80L
消防柜中氮气储存容器压力     8～15MPa
氮气瓶组安全泄放装置动作压力     21MPa
减压装置出口的氮气压力     0.6MPa
减压装置出口流量     60m3/h
流量调节阀出口流量     ≥200L/min
火灾探测器的形式     熔点合金；动作温度：110℃±10℃
电磁驱动器参数     工作电压DC220V，驱动力100N
金属软管的工作压力     15MPa
排油管接口直径     DN125
注氮管接口直径     DN25
消防控制柜工作环境温度范围     0℃～50℃
消防柜工作环境温度范围     -40℃～60℃
工作环境相对湿度     40℃时相对湿度不大于85%
三、油浸变压器排油注氮灭火设备灭火启动介绍

自动防火灭火启动：

“锁控开关”处于自动位置，当“断路器跳闸”、“重瓦斯动作”、“火警1”、“火警2”信号同时出现时，排油阀开启排油，10秒后氮气释放阀开启注氮。

自动防爆防火灭火启动：

“锁控开关”处于自动位置，当“断路器跳闸”、“重瓦斯动作”、“压力释放阀动作”信号同时出现时，排油阀开启排油，10秒后氮气释放阀开启注氮。

手动防火灭火启动：

当变压器出现紧急险情，不论“锁控开关”处于自动或手动位置，在“断路器跳闸”和“重瓦斯信号”同时出现的条件下，同时按二个“紧急启动”按钮，排油阀开启排油，10秒后氮气释放阀开启注氮，也可根据现场实际需要，通过信号线与控制柜连接，实现远程遥控防火灭火启动。
