QMQ5.6七氟丙烷灭火系统安装功能特点及使用注意事项说明

文章来自:气灭系统网 发布时间:2020-03-19 15:20:34

QMQ5.6七氟丙烷灭火系统安装功能特点及使用注意事项说明

一、QMQ5.6七氟丙烷灭火系统介绍

七氟丙烷(HFC-227ea)是一种以化学方式灭火的洁净气体灭火剂。它无色、无味、低毒、不导电、不污染被保护对象。特别是对大气臭氧层无破坏作用,(ODP值为零)符合环保要求,是哈龙灭火剂在现阶段比较理想的代替物。该灭火剂的灭火效能高、速度快、无二次污染。

福尔盾生产的QMQ5.6七氟丙烷灭火系统(执行标准GB25972-2010),吸取了国内外气体灭火研究先进技术,强度安全保险系数大、工作可靠性强、操作维修方便。同时具有自动、手动和机械应急三种启动方式。

QMQ5.6七氟丙烷灭火系统主要由灭火剂储瓶、瓶头阀(容器阀)、启动气瓶、启动瓶阀、选择阀、液流单向阀、气体单向阀、安全阀、压力信号器、气瓶框架、喷嘴、连接软管、管道系统等组成。可组成单元独立系统,组合分配系统等多种形式,实施对单区和多区的消防保护。它广泛使用于计算机房、配电房、电讯中心、图书馆、档案馆、珍品库、地下工程等A类表面火灾,B、C类火灾及电器设备火灾。但不适用于钾、钠、镁、铀等活泼金属及金属氯化物、消化纤维等火灾场所。
二、QMQ5.6七氟丙烷灭火系统特点

(1)三级增压(5.6MPa)七氟丙烷灭火系统输送距离远,适合用于远距离输送和大空间防护区;

(2)三级增压储存容器充装密度为1080kg/m3,可有效利用容器,减少设备间面积;

(3)喷嘴入口压力较高,改善了灭火剂的雾化效果,缩短了灭火剂喷放时间;

(4)减小灭火剂输送管路的管径,节约成本。
三、QMQ5.6七氟丙烷灭火系统启动形式的工作原理及操作

自动控制——将气体灭火控制器上的控制方式选择键置于“自动”位置。当保护区的火灾探测器发出火灾信号时,报警控制盘会自动发出声光报警,同时发出联动指令,关闭联锁设备(如关闭通风空调,防火卷帘门等),经过预先设定的30秒延时时间后,输出启动灭火系统信号,使对应保护区的电磁启动瓶组打开,启动气体释放后打开相应的选择阀和灭火剂瓶组,释放灭火剂,实施灭火。

手动控制——将灭火控制器上的控制方式选择键置于“手动”位置。当保护区的火灾探测器发出火灾信号时,报警控制盘会自动发出声光报警,同时发出联动指令,关闭相关设备(如关闭通风空调,防火卷帘门等),但不会输出启动灭火系统信号,此时需要由值班人员确认火灾后,按下灭火控制器上的手动按钮,或保护区外的紧急启动按钮,即可按自动程序打开启动瓶及灭火剂储瓶,释放灭火剂,实施灭火。

机械应急操作控制——当防护区发生火灾时,因控制系统出现故障不能启动灭火系统,此时由人员确认火警,通知人员撤离现场,人为关闭相关设备,拔出储瓶间内对应防护区启动瓶组上的手动保险销,用力压下手动按钮,即可使启动瓶组阀门开启,启动该系统。如启动气路系统也失效的情况下,可直接用手压下火灾保护区相应的选择阀上的手启动按钮,再逐个手动打开相对应的灭火剂储气瓶上的瓶头阀,释放灭火剂,实施灭火。
四、QMQ5.6七氟丙烷灭火系统使用注意事项

1.本设备安装场所应符合下列要求:

(1)环境温度为-10~50℃,并保持干燥和通风良好。

(2)空气中不应含有易爆、导电尘埃及腐蚀部件的有害物质,否则应加以保护,且不得受到震动和冲击。

(3)瓶站应设在人员出入方便的地方,为了值班人员,工作人员的安全,要求出口应直接通向室外或疏散通道,瓶站的耐火等级不应低于二级的防火要求。

(4)瓶组框架必须用地脚螺栓紧固。

2.灭火系统喷射灭火剂前,所有工作人员必须在延时期内撤离现场。灭火完毕后,必须首先气动风机,将废气排除后,工作人员才能进入现场。

3.贮瓶应避免接近热源,运输过程中,应轻装轻卸,防止碰撞、倒置。

4.更换阀门膜片,必须由厂方提供与原来膜片的材质、形状大小、规格相同、试验合格的成品,不得随意用未经试验的膜片替代。

5.拆装过程中应避免碰伤设备表面。

6.无关人员不得乱动本设备,以免发生意外。
五、QMQ5.6七氟丙烷灭火系统技术参数
设计充装压力     5.6MPa
储存容积     90L、120L
充装密度     <1.08Kg/L
使用环境温度     0~50℃
表面火灾喷射时间     ≤10s
延时时间     0~30s
工作电压     DC24V 1A
启动瓶充装压力     6MPa
系统类别     内贮压式
贮存压力     5.6MPa
最小工作压力(50℃)     8.0MPa
最大工作压力(0℃)     4.6MPa

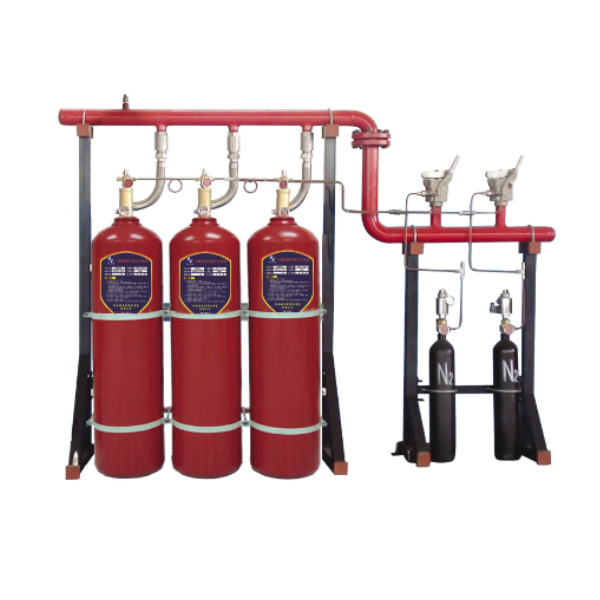

QMQ5.6七氟丙烷灭火系统
