气体灭火安装XMP-YKS4371气体灭火控制器参数分享
一、XMP-YKS4371气体灭火控制器概述
气体灭火控制器（以下为简称灭火盘）需与我公司生产的火灾报警控制器（以下为简称控制器）配套使用。通过控制器的联动编程，作为灭火盘的启动信号。灭火盘接收到启动信号后，按照预设逻辑工作，启动气体灭火设备和相关设备，从而达到自动灭火的目的。灭火盘采用总线制方式，具有线路断路、短路故障监视功能。
执行标准：GB16806-2006、GA61-2002

技术指标
●容量：可控制1个气体灭火区
●工作电压：DC24V
●工作电流
静态电流：≤20mA
启动电流：≤2A
●延时时间：0s~63s可调，每档1s
●线制
与控制器连接：RS485（有极性二总线），线截面积≥1.0mm2
与急启急停按钮、声光警报器、输入输出模块、喷洒模块、喷洒指示连接：
DC24V（有极性二总线），线截面积≥2.5mm2
回路总线（无极性二总线），线截面积≥1.0mm2
注意：DC24V电源至灭火盘及灭火盘至气体钢瓶电磁阀连接线的总长度≤100m。
●负载的-大数目
急启急停按钮：3个
声光报警器：7个
输入输出模块：7个
喷洒模块：3个
喷洒指示：3个
●工作环境
温度：0℃~+40℃
相对湿度：≤95%，不凝露

工作原理
灭火盘接收到启动控制信号后（控制器传来的火警启动信号、现场急启急停按钮的启动信号、灭火盘上启动按键的启动信号），完成以下功能：
A发出声、光报警信号，启动声光警报器；
B进入延时，通过启动输入输出模块关闭防火门、窗和防火阀等，停止通风空调系统；
C延时结束后，通过启动喷洒模块发出启动喷洒控制信号，通过启动喷洒指示（可用输入输出模块代替）启动喷洒光警报器；
D喷洒模块回答后，表明处于气体喷洒阶段。
注：在延时期间，可手动停止所有启动命令（现场急启急停按钮的停止信号、灭火盘上停止按键的动作信号）。
二、XMP-YKS4371气体灭火控制器面板结构特征

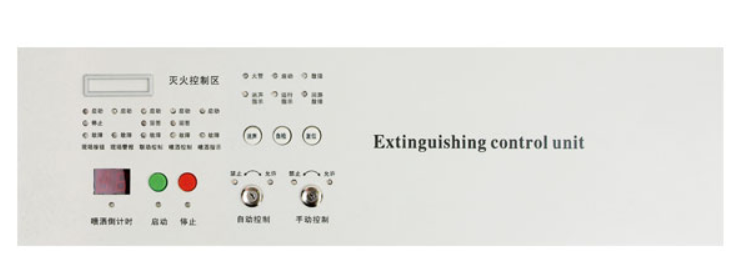

面板图：每个3U面板可配置2个灭火盘，

火警指示：火警总灯
启动指示：启动总灯
故障指示：故障总灯
消声指示：执行消声指令时，点亮此灯。报警信号可再次触发声响，同时熄灭此灯
运行指示：处于运行状态时，此灯闪亮。
回路故障：当回路有问题时，点亮此灯。
消声键：停止报警声响。（不能停止气体喷洒阶段的声响）
自检键：执行自检功能。
复位键：清除所有报警、控制、故障信息，使灭火盘恢复到正常监控状态。（手动控制锁处于允许位置）

自动允许指示：当自动控制锁位于“允许”位置时，点亮此灯。
自动禁止指示：当自动控制锁位于“禁止”位置时，点亮此灯。
自动控制锁：用于灭火盘自动/非自动状态的控制。
手动允许指示：当手动控制锁位于“允许”位置时，点亮此灯。
手动禁止指示：当手动控制锁位于“禁止”位置时，点亮此灯。
手动控制锁：用于灭火盘手动允许/禁止的控制。

现场按扭、现场报警、联动控制、喷洒控制、喷洒指示各部分的分灯
启动指示：此类器件有处于启动状态时，点亮此灯。
故障指示：此类器件有处于故障状态时，点亮此灯。
停止指示：此类器件有处于停止状态时，点亮此灯。
回答指示：此类器件有处于回答状态时，点亮此灯。

延时期间，延时指示灯亮，数码管显示倒计时的时间。

启动键：发出手动启动命令。（手动控制锁处于允许位置）
停动键：发出手动停止命令。
