七氟丙烷设计容易忽略的问题

文章来自:气灭系统网 发布时间:2019-07-09 17:07:52

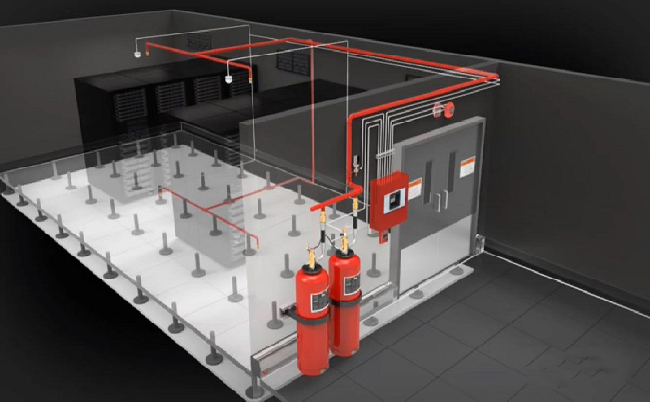

管网式七氟丙烷

管网式七氟丙烷在设计的时候有很多小细节容易被大家忽视,作为消设计工程师,在设计管网式七氟丙烷气体灭火系统的时候回遇到哪些问题呢,这些问题该如何无解决呢,阳江七氟丙烷厂家鼎亚搜集整理了一部分网络资料供大家参考,七氟丙烷气体灭火系统根据防护区的类型,其灭火剂的用量是不一样的,比如说,用在机房的灭火剂用量比和用在电站的灭火剂用量比,都是不一样的,所以在设计灭火剂用量之前我们要先了解清楚房间的类型以及防护区有几个开口等细节,首先是大家容易忽略的钢瓶充装量的问题(也是防护区实际应用浓度的问题)。

在做管网计算的时候,要慎重选择钢瓶大小和药剂充装量。计算的时候,计算结果要检查是否符合规范,如不满足,重选钢瓶大小和充装量再次计算。 《气体灭火系统设计规范》GB50370-2005 3.1.9同一集流管上的储存容器,其规格、充压压力和充装量应相同。

如: 同一集流管上安装90L和100L的的灭火剂瓶组是不允许的。 同一集流管上安装的灭火剂瓶组的充装压力是4.2MPa和5.6Mpa是不允许的 同一集流管上安装的钢瓶的充装量分别是60kg和70kg是不允许的。 3.3.6 防护区实际应用的浓度不应大于灭火设计浓度的1.1倍。 如阳江七氟丙烷厂家一个防护区的设计浓度是70kg,如果实际钢瓶充装量是80kg的话,防护区实际应用的浓度与灭火设计浓度的比值=(80 - 2)/ 70 =1.11,超过设计浓度的1.1倍(计算式中2是钢瓶剩余量)。

实例: 1、管网系统的钢瓶充装量不同。 查阅相关表可以看出,这套管网系统的钢瓶充装量是不同的 2、UPS配电间、核心网机房的实际应用浓度,都大于灭火设计浓度的1.1倍。 UPS配电间的实际应用浓度与灭火设计浓度的比值=(126 - 1*2)/102 =1.2。 核心网机房的实际应用浓度与灭火设计浓度的比值=(252- 2*2)/153 =1.6。 阳江七氟丙烷厂家管网系统钢瓶充装量的选择注意事项 管网系统的钢瓶充装量的具体数值,是与系统中不同防护区设计用量有关的,-优值是所有防护区设计浓度的-大公约数。但实际中可能比较困难,只能尽量往-大公约数上靠。

如上表设计用量分别是102、878、153,如果严格按-大公约数的话,是不现实的(-大公约数为1)。 可以用一个近似值,如这个管网系统,钢瓶药剂充装量为53,则: UPS配电间的实际用量是106kg2个钢瓶 机房1的实际用量是954kg18个钢瓶 核心网机房的实际用量是159kg3个钢瓶 UPS配电间的实际应用浓度与灭火设计浓度的比值=(106 - 2*2)/102 = 1 机房1的实际应用浓度与灭火设计浓度的比值=(954 - 18*2)/878 = 1.05 核心网机房的实际应用浓度与灭火设计浓度的比值=(159 - 3*2)/153 = 1。 满足规范要求。
